Đế lăp eto tự định tâm AXIS5-D96-H53

🛠️ Đế Lắp Ê Tô Tự Định Tâm AXIS5‑D96‑H53 (Zero Point Base D96 – H53)

📌 Mô tả sản phẩm

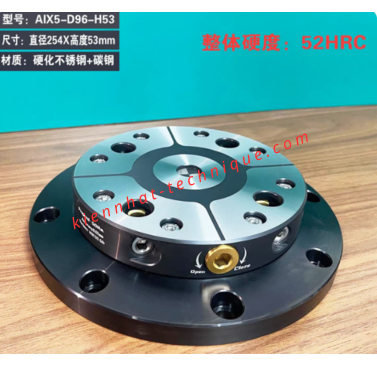

Đế lắp ê tô tự định tâm AXIS5‑D96‑H53 là phụ kiện gá nhanh dạng Zero Point Base dùng để lắp ê tô tự định tâm hoặc các đồ gá CNC chuẩn D96 lên bàn máy một cách nhanh chóng và chính xác.

Chuẩn D96 là hệ lỗ/chốt định vị có khoảng cách 96 × 96 mm, thường dùng cho các hệ zero point trên máy CNC 4–5 trục với độ lặp lại vị trí rất cao (≤ ±0.005 mm). Hệ này cho phép tháo lắp ê tô hoặc đồ gá chỉ trong vài giây mà không làm mất vị trí chuẩn gia công sau mỗi lần thay đối.

⚙️ Thông số kỹ thuật (H53 – D96)

• Model: AXIS5‑D96‑H53

• Loại: Đế lắp ê tô tự định tâm / Zero Point Base

• Chuẩn gá: D96 (96 × 96 mm)

• Chiều cao đế: ~53 mm (tối ưu để giữ độ cứng vững và khoảng hở dao vừa)

• Hệ thống khóa: Zero point quick‑change (pull studs)

• Độ lặp lại vị trí: ~±0.005 mm (độ chính xác cao của hệ zero point)

• Vật liệu: Thép hợp kim chịu lực cao

• Ứng dụng: Gá ê tô tự định tâm D96, pallet, fixture CNC 4–5 trục

🔧 Nguyên lý hoạt động

Đế sử dụng cơ chế khóa nhanh Zero Point Quick‑Change:

• Pull stud/chốt định vị phù hợp chuẩn D96 được gắn vào ê tô hoặc đồ gá.

• Khi đặt xuống đế → hệ thống tự khoá nhanh và chính xác.

• Khi tháo → vị trí lắp trở lại vẫn giữ chuẩn ban đầu → giảm thời gian setup và sai số vị trí.

🎯 Ứng dụng

• Gá ê tô tự định tâm D96 trong các máy CNC 3–5 trục

• Hệ pallet hóa và fixture đổi nhanh

• Gia công nhiều mặt hoặc chi tiết lớn

• Phù hợp sản xuất hàng loạt yêu cầu hiệu quả cao

✅ Ưu điểm

• Setup cực nhanh: tháo/lắp đồ gá chỉ trong vài giây

• Định vị chính xác cao: độ lặp lại microns

• Chiều cao H53: kết hợp tốt giữa độ cứng và khoảng hở làm việc

• Tương thích chuẩn D96: dùng cho các hệ pallet phổ biến

• Tối ưu cho gia công nhiều mặt và chi tiết lớn

⚠️ Lưu ý sử dụng

• Phải dùng pull stud/chốt định vị đúng chuẩn D96

• Vệ sinh bề mặt đế và pull stud trước khi gá để đảm bảo độ chính xác

• Kiểm tra định kỳ chốt khóa để duy trì độ lặp lại
