Đế lăp eto tự định tâm DJ-AXIS5-D52-H125

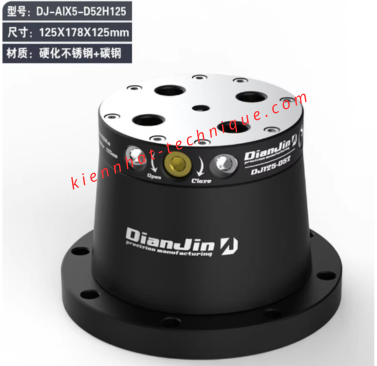

🛠️ Đế Lắp Ê Tô Tự Định Tâm DJ‑AXIS5‑D52‑H125 (Zero Point Base H125 – D52)

📌 Mô tả sản phẩm

Đế lắp ê tô tự định tâm DJ‑AXIS5‑D52‑H125 là phụ kiện gá nhanh dùng trong hệ zero point chuẩn D52, giúp nâng cao và gá ê tô CNC an toàn, chính xác trên bàn máy.

Model H125 (cao 125 mm) là phiên bản cỡ lớn, phù hợp cho các ứng dụng gia công đa mặt (4 trục – 5 trục) hoặc khi cần độ hở dao lớn, hạn chế va chạm trong quá trình gia công CNC. Các hệ zero point là cách gá kẹp hiện đại giúp thay đồ gá hoặc tháo lắp ê tô chỉ trong vài giây mà vẫn giữ độ chính xác cao.

⚙️ Thông số kỹ thuật (Zero Point D52 – H125)

• Model: DJ‑AXIS5‑D52‑H125

• Chuẩn gá: D52 (52 × 52 mm) zero point pattern

• Chiều cao đế: ~125 mm (cao hơn H43 & H90)

• Cơ cấu: Khóa nhanh bằng pull stud (M8)

• Độ lặp lại vị trí: ~±0.005 mm (đặc trưng hệ zero point)

• Vật liệu: Thép hợp kim cứng

• Ứng dụng: Máy CNC 3–5 trục, gia công nhiều mặt

🔧 Nguyên lý hoạt động

• Đế được thiết kế theo chuẩn D52 zero point → tương thích với pull stud gắn trên ê tô.

• Khi đặt ê tô/đồ gá lên đế → hệ thống tự khóa nhanh mà không cần siết vít truyền thống.

• Tháo/lắp đồ gá cực nhanh → tăng hiệu suất gia công.

👉 Giải pháp này giảm thiểu thời gian phôi gá và sai số vị trí, làm tăng chính xác và lặp lại trong gia công.

🎯 Ứng dụng

• Gá ê tô tự định tâm dòng DJ (các kích thước 9015, 9019, 1220, 1525…)

• Gia công CNC nhiều mặt trên máy phay CNC 4/5 trục

• Hệ pallet hóa sản xuất hàng loạt

• Jig & fixture thay nhanh trong sản xuất

✅ Ưu điểm

• Setup cực nhanh – lắp/nhấc ê tô chỉ trong vài giây

• Định vị chuẩn cao – độ lặp lại vị trí rất nhỏ (~micron)

• Chiều cao lớn H125 – phù hợp khi cần khoảng hở dao lớn

• Tương thích hệ D52 rộng rãi cho nhiều loại ê tô CNC

⚠️ Lưu ý khi sử dụng

• Đảm bảo dùng đúng chuẩn D52 (không lẫn với các chuẩn khác như D96)

• Vệ sinh bề mặt đế và pull stud trước khi gá

• Bảo trì định kỳ (bôi trơn, kiểm tra chốt) để duy trì độ chính xác
