Đế lăp eto tự định tâm DJ-H120-D5296

🛠️ Đế Lắp Ê Tô Tự Định Tâm DJ‑H120‑D5296 (Zero Point Base H120 – D52/D96)

📌 Mô tả sản phẩm

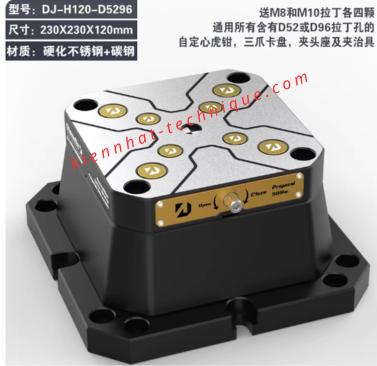

Đế lắp ê tô tự định tâm DJ‑H120‑D5296 là phụ kiện nâng cao dạng zero point quick change base dùng để gá nhanh ê tô tự định tâm hoặc đồ gá CNC lên bàn máy.
Model này có chiều cao 120 mm (H120) và hỗ trợ cả hai tiêu chuẩn gá nhanh D52 và D96, giúp bạn linh hoạt sử dụng với các ê tô CNC kích thước khác nhau hoặc trong các hệ pallet hóa gia công 3/4/5 trục.

Hiện nay hệ zero point là giải pháp phổ biến trong sản xuất công nghiệp để:

• Tháo lắp đồ gá nhanh

• Giữ vị trí chính xác cao

• Tăng hiệu suất máy

• Giảm thời gian setup

⚙️ Thông số kỹ thuật (H120 – D52/D96)

• Model: DJ‑H120‑D5296

• Loại: Đế nâng + gá nhanh (Zero Point Base)

• Chuẩn gá: D52 và D96 (tương thích hai hệ zero point)

• Chiều cao đế: 120 mm

• Cơ cấu: Khóa nhanh bằng chốt pull stud

• Độ lặp lại vị trí: ~±0.005 mm (cao)

• Vật liệu: Thép hợp kim chịu lực cao

• Ứng dụng: Gá ê tô tự định tâm, pallet, fixture CNC

🔧 Nguyên lý hoạt động

Đế hoạt động theo hệ thống Zero Point Quick‑Change:

• Gắn pull stud chuẩn D52 hoặc D96 vào ê tô / đồ gá

• Đặt vào DJ‑H120‑D5296 → hệ thống khóa tự động

• Tháo ra → giữ nguyên vị trí cũ

👉 Việc tháo/lắp giữa các chi tiết chỉ trong vài giây mà vẫn giữ độ chính xác cao.

🎯 Ứng dụng thực tế

• Gá ê tô tự định tâm DJ size nhỏ đến lớn

• Kết hợp pallet hóa theo chuẩn D52 và D96

• Gia công nhiều mặt trên máy CNC 4 trục – 5 trục

• Sản xuất hàng loạt cần tốc độ setup cao

• Gia công phôi lớn hoặc chi tiết yêu cầu lặp lại độ chính xác

✅ Ưu điểm

• Tương thích đa chuẩn (D52 & D96) → linh hoạt cho nhiều loại ê tô/đồ gá.

• Setup cực nhanh → tăng năng suất sản xuất.

• Định vị chính xác cao – độ lặp lại microns.

• Chiều cao 120 mm → đủ khoảng hở cho gia công sâu hoặc phôi lớn.

• Thiết kế chịu tải mạnh → phù hợp gia công nặng

⚠️ Lưu ý khi sử dụng

• Phải dùng đúng pull stud chuẩn D52 hoặc D96 tương ứng.

• Vệ sinh bề mặt đế và pull stud trước khi gá để đảm bảo độ chính xác.

• Kiểm tra định kỳ pull stud/chốt để duy trì độ lặp lại.

• Không tải quá mức thiết kế (tham khảo tải tối đa từ nhà sản xuất).
