Đế lăp eto tự định tâm DJ-H120-D96

🛠️ Đế Lắp Ê Tô Tự Định Tâm DJ‑H120‑D96 (Zero Point Base H120 – D96)

📌 Mô tả sản phẩm

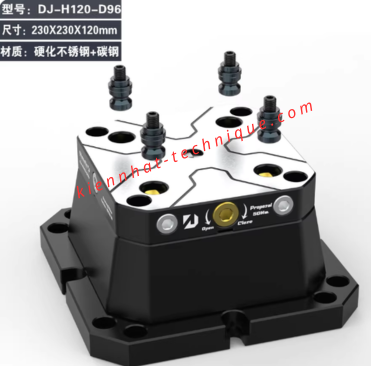

Đế lắp ê tô tự định tâm DJ‑H120‑D96 là phụ kiện zero point base dùng để gá nhanh ê tô tự định tâm và các đồ gá CNC lớn trên hệ D96. Đây là phiên bản đế nâng cao (H120), giúp tăng khoảng hở làm việc giữa bàn máy và phôi – phù hợp với các chi tiết lớn hoặc khi gia công nhiều mặt trên máy CNC 4/5 trục.

Chuẩn D96 (tức đế có hệ lỗ/chốt định vị 96 × 96 mm) là chuẩn khá phổ biến cho các hệ pallet hóa và đồ gá kích thước lớn, đảm bảo độ chính xác cao và khả năng lặp lại tuyệt vời trong sản xuất hàng loạt.

⚙️ Thông số kỹ thuật (H120 – D96)

• Model: DJ‑H120‑D96

• Loại: Đế lắp ê tô tự định tâm / Zero Point Base

• Chuẩn định vị: D96

• Chiều cao đế: 120 mm

• Ngàm kẹp: Zero point quick change system

• Độ lặp lại vị trí: ~±0.005 mm (cao, phù hợp gia công chính xác)

• Vật liệu: Thép hợp kim cứng chịu tải

• Ứng dụng: Gia công CNC 3–5 trục, pallet hệ D96

🔧 Nguyên lý hoạt động

• Sử dụng hệ thống pull stud / chốt định vị phù hợp chuẩn D96.

• Khi đặt ê tô hoặc đồ gá lên đế → hệ thống zero point tự khoá nhanh và chính xác.

• Tháo/lắp ê tô nhanh chóng mà không cần thao tác vít truyền thống.

👉 Giải pháp này giúp tiết kiệm thời gian gá phôi, nâng cao hiệu suất máy và giảm sai số vị trí.

🎯 Ứng dụng

• Gá ê tô tự định tâm kích thước lớn (đặc biệt trên pallet D96)

• Gia công nhiều mặt, nhiều bước trên máy CNC 4/5 trục

• Hệ thống pallet hóa sản xuất hàng loạt

• Gá đồ gá, jig/fixure lớn

✅ Ưu điểm

• Setup cực nhanh – tháo/lắp chỉ trong vài giây

• Tương thích chuẩn D96 – phù hợp với nhiều hệ zero point lớn

• Chiều cao H120 – cung cấp khoảng hở tốt cho gia công nhiều mặt

• Định vị chính xác cao – độ lặp lại microns

• Thiết kế chịu tải lớn, phù hợp động lực gia công nặng

⚠️ Lưu ý khi sử dụng

• Chỉ dùng với hệ zero point chuẩn D96

• Vệ sinh bề mặt đế và chốt định vị trước khi gá

• Kiểm tra mức siết/khóa định kỳ

• Bảo trì (bôi trơn, kiểm tra chốt) thường xuyên để giữ độ chính xác
