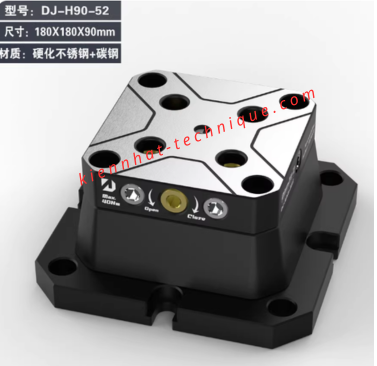

Đế lăp eto tự định tâm DJ-H90-D52

🛠️ Đế Lắp Ê Tô Tự Định Tâm DJ-H90-D52 (Zero Point Base H90 – D52)

📌 Mô tả sản phẩm

Đế lắp ê tô tự định tâm DJ-H90-D52 là phụ kiện chuyên dùng để nâng cao và gá nhanh ê tô CNC trên hệ thống zero point chuẩn D52.

Sản phẩm thường dùng cho các dòng ê tô tự định tâm size H90 (90mm), giúp tăng chiều cao làm việc và tối ưu không gian gia công, đặc biệt trong máy CNC 4 trục – 5 trục.

👉 Đây là dạng “heightening base” (đế nâng cao) kết hợp zero point, giúp tháo lắp nhanh mà vẫn giữ độ chính xác cao

⚙️ Thông số kỹ thuật (chuẩn H90 – D52)

• Model: DJ-H90-D52

• Loại: Đế nâng + gá nhanh (zero point base)

• Chuẩn định vị: D52 (52mm)

• Chiều cao đế: ~90mm

• Cơ cấu: Khóa nhanh bằng chốt (pull stud)

• Độ lặp lại vị trí: ~±0.005mm

• Vật liệu: Thép hợp kim cứng (HRC ~52–58)

• Ứng dụng: Gá ê tô tự định tâm H90

🔧 Nguyên lý hoạt động

• Đế sử dụng hệ thống zero point D52

• Ê tô gắn qua chốt pull stud (Latin)

• Đặt xuống → khóa nhanh

• Nhấc lên → tháo nhanh

👉 Giữ nguyên vị trí sau mỗi lần tháo lắp

🎯 Ứng dụng

• Gá ê tô tự định tâm dòng H90 (90mm)

• Gia công CNC 3 trục – 4 trục – 5 trục

• Gia công nhiều mặt (multi-face machining)

• Hệ thống jig/fixture cần thay nhanh

✅ Ưu điểm

• Nâng cao ê tô → tránh va chạm dao

• Setup nhanh → tiết kiệm thời gian

• Định vị chính xác cao

• Tăng hiệu suất máy CNC

⚠️ Lưu ý sử dụng

• Phải dùng đúng chuẩn D52

• Kiểm tra chốt pull stud trước khi gá

• Vệ sinh bề mặt đế và bàn máy

• Không dùng lẫn với chuẩn D96
